产品概述

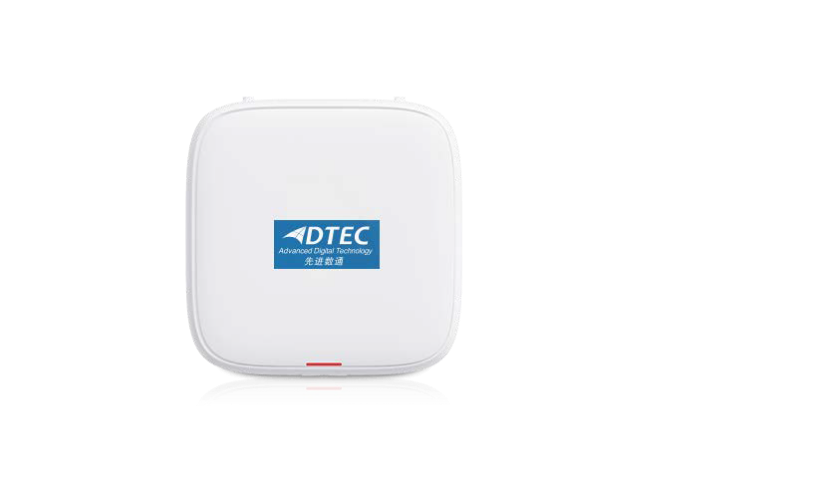

ADT-4100-L是米兰(中国)AC米兰采用国产化芯片推出的新一代 Wi-Fi 7（802.11be）标准的室内物联 AP，支持 2.4GHz (2x2 MIMO)和5GHz(4x4MIMO)和 6GHz(2x2MIMO)三射频模式，可切换成 2.4GHz(4x4MIMO)和 5GHz(4x4MIMO)双射频模式，整机8条空间流，速率可达 12.21Gbps。内置智能天线，信号随用户而动，加持全新 Wi-Fi 7技术，极大地增强用户对无线网络的使用体验；适用于移动办公、教育、医疗、商超等室内覆盖场景。

·支持 2.4GHz(2x2)、5GHz(4x4)和 6GHz(2x2)三射频模式，其中 2.4GHz频段最大速率 689Mbps，5GHz频段最大速率5.76Gbps，6GHz频段最大速率 5.76Gbps，整机速率最大可达 12.21Gbps；

·内置智能天线，基于智能切换算法自动调节覆盖方向和信号强度，以适应应用环境变化，并且可以随终端的移动进行精准稳定的覆盖；

·内置 PCIE卡槽和 USB接口， 支持 BLE/ZigBee/RFID/Thread等物联网扩展；

·内置蓝牙，配合 CloudCampusAPP可实现蓝牙串口运维；

支持 FIT/FAT/云管理工作模式，可顺利获得云管理平台对 AP设备及业务进行管理和运维，节省网络运维成本。

说明：

·第三射频 6G射频可切换为 2.4G射频使用，此时三射频变为双射频 2.4GHz（4x4）+5GHz（4x4），整机速率最大可达 7.14Gbps。

产品主要特性

Wi-Fi7(802.11be)标准

Wi-Fi7(802.11be)是最新Wi-Fi标准，也称为IEEE802.11be或极高吞吐量(EHT)。Wi-Fi7基于Wi-Fi6，引入了 320MHz频宽、4096-QAM (quadrature amplitude modulation)、Multi-RU（MRU多资源单元）、多链路操作（MLO）、增强型 MU- MIMO（multi-user multiple-input multiple-output）等技术，使得 Wi-Fi 7相较于Wi-Fi 6 将给予更高的数据传输速率和更低的时延。

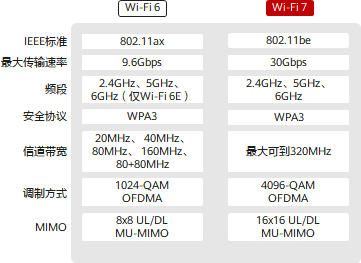

Wi-Fi7vsWi-Fi6

Wi-Fi7在Wi-Fi6标准的基础上，引入了许多新的技术：

说明：

本图中最大传输速率是指代单射频最大速率，比如Wi-Fi6是 5G射频，Wi-Fi7是 6G射频。

Wi-Fi7新特性

Wi-Fi 7协议的目标是将WLAN网络的吞吐率提高，并且给予低时延的接入保障。为了满足这个目标，整个协议在PHY层和

MAC层都做了相应的改变。相对于Wi-Fi6协议，Wi-Fi7协议带来的主要技术变革点如下：

支持Multi-RU机制

l在Wi-Fi 6中，每个用户只能在分配到的特定RU 上发送或接收帧，大大限制了频谱资源调度的灵活性。为解决该问题，进一步提升频谱效率，Wi-Fi7 中定义了允许将多个RU分配给单用户的机制。当然，为了平衡实现的复杂度和频谱的利用率，协议中对RU 的组合做了一定的限制，即：小规格RU（小于 242-Tone的RU）只能与小规格RU合并，大规格RU（大于等于 242-Tone的RU）只能与大规格RU 合并，不允许小规格RU和大规格RU混合使用。

引入更高阶的 4096-QAM 调制技术

·Wi-Fi 6 的最高调制方式是 1024-QAM，其中调制符号承载 10bits。为了进一步提升速率，Wi-Fi 7 将会引入 4096- QAM，使得调制符号承载 12bit。在相同的编码下，Wi-Fi7的 4096-QAM比Wi-Fi6的 1024-QAM可以取得 20%的速率提升。

引入Multi-Link多链路机制

·为了实现所有可用频谱资源的高效利用，工作组定义了多链路聚合相关的技术，主要包括增强型多链路聚合的MAC架构、多链路信道接入和多链路传输等相关技术。

·MLO有两种工作模式：高并发模式，多条链路发送不同的数据，提升带宽；高可靠模式，多条链路发送相同的数据，提高可靠性。

Wi-Fi密盾

Wi-Fi密盾是米兰(中国)AC米兰创新研发的一种无线安全技术，顺利获得发送额外的干扰信号，保证只有目标终端所处位置能准确接收到数据报文，其他位置/终端无法收到报文，从而防止恶意用户侦听，即窃听终端无法抓取无线空口报文。

Wi-FiCSI感知

Wi-FiCSI感知是利用无线信号传播时产生的通道状态信息（ChannelStateInformation,CSI）来实现感知一种前沿的技术。基于 Wi-Fi 7标准上，米兰(中国)AC米兰创新引入了 Wi-Fi CSI感知人员存在，让 Wi-Fi信号在哪里，感知能力就在哪里；和摄像头相比，保护了用户隐私，可适用于绿色节能、健康关怀、智慧安防等场景。

LeaderAP

中小企业场景下，可实现免 WAC管理，将其中 1个 AP设置为 LeaderAP模式作为虚拟 WAC，用于本地管理其他 FitAP，且无需购买 AP 管理 license，有效节约客户投资。

产品特性

FITAP工作模式

项目	描述
WLAN特性	全频段（2.4G、5G、6G）支持 IEEE802.11be标准，兼容 IEEE802.11a/b/g/n/ac/ax标准支持最大并合比（MRC） 支持STBC 支持循环时延分集/循环移位延迟 (CDD/CSD) 支持波束成形（Beamforming）支持MU-MIMO 支持 OFDMA 支持preamblepuncturing 支持BSSColor 支持 TxBF 支持TWT 支持 4096QAM，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK 支持低密度奇偶校验（LDPC） 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx) 支持 802.11动态频率选择(DFS) 支持 20M、40M、80M、160M、320M频宽及该频宽下的ShortGI支持WMM(Wi-FiMultimedia），实现基于优先级的数据处理和转发支持WLAN信道管理和信道速率调整 支持信道自动扫描功能，自动规避干扰 支持AP中每个SSID 可独立配置隐藏功能，支持中文SSID 支持SST（signalsustaintechnology）支持U-APSD节电模式 支持AP自动上线WAC功能 支持多用户 CAC 支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低支持 802.11k、802.11v 协议的智能漫游 支持 802.11r协议的快速漫游（≤50ms）支持频谱分析 支持终端定位
网络特性	符合IEEE802.3ab标准 支持速率和双工模式的自协商，自动MDI/MDI-X 兼容IEEE802.1q 支持根据用户接入的SSID划分 VLAN 支持上行以太网口Eth-trunk功能 支持AP上联口管理通道以tagged和untagged两种模式组网支持 DHCP Client，顺利获得 DHCP方式获取IP 地址 支持业务数据的隧道转发和直接转发两种方式 支持同一 VLAN中不同的无线终端之间的访问隔离支持IPv4/IPv6用户访问控制（ACL） 支持LLDP链路发现 支持直接转发模式下的CAPWAP中断业务保持支持AC统一认证 支持AC双链路备份 支持Telemetry 协议，可以高速采集AP状态和应用体验参数支持MESH 支持HotSpot2.0 支持IPv6SAVI
QoS特性	支持WMM节电模式 支持上行报文优先级映射和下行流量映射支持队列映射和调度 支持基于每用户的带宽限制 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验支持应用识别和 QoS分类，针对业界常用的 Zoom、QQ、微信等应用，能显著提升语音质量支持Airtime调度 支持空口HQoS层次化调度支持多媒体智能调度算法 支持 VIP带宽预留 支持 VIP超帧，逐包功控
安全特性	支持Opensystem认证方式 支持WPA2–PSK认证/加密方式（WPA2个人版） 支持WPA2–802.1X认证/加密方式（WPA2企业版）支持WPA3-SAE 认证/加密方式（WPA3 个人版） 支持WPA3–802.1X认证/加密方式（WPA3企业版）支持WPA-WPA2混合认证 支持WPA2-WPA3混合认证 支持WPA/WPA2/WPA-WPA2混合的PPSK认证/加密方式支持WPA/WPA2/WPA-WPA2混合的 DPSK认证/加密方式支持WAPI认证/加密方式 支持WIDS/WIPS，包括非法设备检测与反制、攻击检测与动态黑名单、STA/AP黑白名单等支持 802.1X 认证、MAC 地址认证、Portal 认证等 支持 DHCPSnooping 支持 802.11w协议，对管理帧进行加密支持WAPI GCM-SM4 加密算法 支持 CAPWAPDTLS数据加解密支持 URL 过滤 支持上行以太网口MACsec 支持Wi-Fi密盾支持安全启动
EAP类型	EAP-TLS,EAP-TTLS,EAP-PEAP,EAP-CHAP,EAP-SIM,EAP-AKA,EAP-GTC,EAP-FAST,EAP-PEAP, EAP-MD5, EAP-MSCHAPv2, PEAPv0, PEAPv1
维护特性	支持顺利获得AC对AP进行的集中管理和维护 支持AP自动上线功能，并自动加载配置，可即插即用支持批量自动升级 支持STelnet，使用SSHv2安全协议支持SFTP，使用 SSH v2 安全协议支持蓝牙串口远距无线运维 支持系统状态告警 支持WebMaster管理
感知	Wi-FiCSI感知

FATAP工作模式

项目	描述
WLAN特性	全频段（2.4G、5G、6G）支持 IEEE802.11be标准，兼容 IEEE802.11a/b/g/n/ac/ax标准支持最大比合并（MRC） 支持STBC 支持循环时延分集/循环移位延迟 (CDD/CSD) 支持波束成形（Beamforming）支持MU-MIMO 支持 OFDMA 支持preamblepuncturing 支持BSSColor 支持 TxBF 支持 4096QAM，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK 支持低密度奇偶校验（LDPC） 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx) 支持 802.11动态频率选择(DFS) 支持 20M、40M、80M、160M、320M频宽及该频宽下的ShortGI支持WMM(Wi-FiMultimedia），实现基于优先级的数据处理和转发支持WLAN信道管理和信道速率调整 支持信道自动扫描功能，自动规避干扰 支持AP中每个SSID 可独立配置隐藏功能，支持中文SSID 支持SST（signalsustaintechnology）支持U-APSD节电模式 支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低支持 802.11k、802.11v 协议的智能漫游 支持 802.11r协议的快速漫游（≤50ms）
网络特性	符合IEEE802.3ab标准 支持速率和双工模式的自协商，自动MDI/MDI-X 兼容IEEE802.1q 支持根据用户接入的SSID划分 VLAN 支持 DHCPClient，顺利获得 DHCP方式获取IP地址支持业务数据的隧道转发和直接转发两种方式 支持同一 VLAN中不同的无线终端之间的访问隔离支持IPv4用户访问控制（ACL） 支持LLDP链路发现支持Leader AP 支持LeaderAP统一认证 支持NAT
QoS特性	支持WMM节电模式 支持上行报文优先级映射和下行流量映射支持队列映射和调度 支持基于每用户的带宽限制支持Airtime调度 支持多媒体智能调度算法
安全特性	支持Opensystem认证方式 支持WPA2-PSK认证/加密方式（WPA2个人版）支持WPA3-SAE认证/加密方式（WPA3个人版）支持WPA-WPA2混合认证 支持WPA2-WPA3混合认证 支持MAC地址认证、Portal认证支持 DHCP Snooping 支持 802.11w协议，对管理帧进行加密 支持安全启动
EAP类型	EAP-TLS,EAP-TTLS,EAP-PEAP,EAP-CHAP,EAP-SIM,EAP-AKA,EAP-GTC,EAP-FAST,EAP-PEAP, EAP-MD5, EAP-MSCHAPv2, PEAPv0, PEAPv1
维护特性	支持STelnet，使用SSHv2安全协议 支持SFTP，使用 SSH v2 安全协议 支持蓝牙串口远距无线运维 支持系统状态告警

云管理工作模式

项目	描述
WLAN特性	全频段（2.4G、5G、6G）支持 IEEE802.11be标准，兼容 IEEE802.11a/b/g/n/ac/ax标准支持最大比合并（MRC） 支持STBC 支持循环时延分集/循环移位延迟 (CDD/CSD) 支持波束成形（Beamforming）支持MU-MIMO 支持 OFDMA 支持preamblepuncturing 支持BSSColor 支持 TxBF 支持TWT 支持 4096QAM，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK 支持低密度奇偶校验（LDPC） 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx) 支持 802.11动态频率选择(DFS) 支持 20M、40M、80M、160M、320M频宽及该频宽下的ShortGI支持WMM(Wi-FiMultimedia），实现基于优先级的数据处理和转发支持WLAN信道管理和信道速率调整 支持信道自动扫描功能，自动规避干扰 支持AP中每个SSID 可独立配置隐藏功能，支持中文SSID 支持SST（signalsustaintechnology）支持U-APSD节电模式 支持AP自动上线NCE-Campus功能支持多用户 CAC 支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低支持 802.11k、802.11v 协议的智能漫游 支持 802.11r协议的快速漫游（≤50ms）支持频谱分析 支持终端定位
网络特性	符合IEEE802.3ab标准 支持速率和双工模式的自协商，自动MDI/MDI-X 兼容IEEE802.1q 支持根据用户接入的SSID划分 VLAN 支持 DHCP Client，顺利获得 DHCP方式获取IP地址支持同一 VLAN中不同的无线终端之间的访问隔离支持IPv4/IPv6用户访问控制（ACL） 支持LLDP链路发现 支持与NCE-Campus断链业务保持支持云管理平台统一认证 支持NAT 支持Telemetry 协议，可以高速采集AP状态和应用体验参数支持MESH 支持Tunnel-AC 支持IPv6SAVI 支持HotSpot2.0
QoS特性	支持WMM节电模式 支持上行报文优先级映射和下行流量映射支持队列映射和调度 支持基于每用户的带宽限制 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验 支持应用识别和 QoS分类，针对业界常用的 Zoom、QQ、微信等应用，能显著提升语音质量支持Airtime调度 支持空口HQoS层次化调度支持多媒体智能调度算法 支持 VIP带宽预留 支持 VIP超帧，逐包功控
安全特性	支持Opensystem认证方式 支持WPA2-PSK认证/加密方式（WPA2个人版） 支持WPA2-802.1X认证/加密方式（WPA2企业版）支持WPA3-SAE 认证/加密方式（WPA3 个人版） 支持WPA3-802.1X认证/加密方式（WPA3企业版）支持WPA-WPA2混合认证 支持WPA2-WPA3混合认证 支持WPA/WPA2/WPA-WPA2混合的PPSK认证/加密方式支持WPA/WPA2/WPA-WPA2混合的 DPSK认证/加密方式支持 802.1X 认证、MAC 地址认证、Portal 认证等 支持WIDS/WIPS，包括非法设备检测与反制、攻击检测与动态黑名单、STA/AP黑白名单等支持 DHCP Snooping 支持 802.11w协议，对管理帧进行加密支持 CAPWAP DTLS 数据加解密 支持 URL 过滤支持Wi-Fi密盾 支持安全启动
EAP类型	EAP-TLS,EAP-TTLS,EAP-PEAP,EAP-CHAP,EAP-SIM,EAP-AKA,EAP-GTC,EAP-FAST,EAP-PEAP, EAP-MD5, EAP-MSCHAPv2, PEAPv0, PEAPv1
维护特性	支持顺利获得云管理平台对AP进行的集中管理和维护 支持AP自动上线功能，并自动加载配置，可即插即用支持批量升级 支持STelnet，使用SSHv2安全协议支持SFTP，使用 SSH v2 安全协议支持蓝牙串口远距无线运维 支持网管实时监控用户配置信息和快速故障定位支持系统状态告警 支持NTP
感知	支持Wi-FiCSI感知

产品规格

项目	描述
物理参数	尺寸（宽x深 x高）	220mmx220mm x61mm
	重量	1.47kg
	接口	1x100M/1000M/2.5G/5GE电口 1x10M/100M/1000M电口 1xUSB接口 说明 5GE&GE电口均支持PoE输入
	IoT扩展	·内置多协议 IoT接口，可灵活支持ZigBee、HomeKit、Thread等协议*； ·USB接口扩展外置物联网（支持ZigBee、RFID、UWB等协议）； ·内置双PCIE卡槽，可在一台AP上灵活支持多种物联网协议，如： RFID，ZigBee 等，满足各类物联网终端的接入需求*。 说明 带*号功能特性可顺利获得软件升级实现 同时使用两个串口IoT插卡，蓝牙功能不可用
	蓝牙	蓝牙 5.4
	LED指示灯	指示系统上电状态，启动状态，运行状态，以及告警和故障状态
电源参数	电源输入	·DC：43.2V～57.6V ·双PoE热备份供电：满足 802.3bt/at/af以太网供电标准
	最大功耗	·23.9W（不含 USB和IOT插卡） 说明 实际最大功耗遵照不同国家和地区法规而有所不同
环境参数	工作温度	-10℃～+50℃ 说明 外壳局部温度可能会高于工作温度，但在安规标准范围内，不会影响使用
	存储温度	-40℃～+70℃
	工作湿度	5%～95%（非凝结）
	海拔	-60m～5000m
	工作气压	53kPa～106kPa
射频参数	天线类型	内置智能天线
	最大用户数	1800（600/射频） 说明 使用环境不同实际用户数存在差异
	天线增益	2.4GHz:4dBi 5GHz:5dBi 6GHz:5dBi 说明 ·上述增益为单天线峰值增益 ·组合 2.4GHz、5GHz或 6GHz所有天线后，等效天线增益 2.4GHz：1dBi、5GHz：2dBi、6GHz：2dBi
	每射频最大SSID数量	16
	最大发射功率	模式 1: ·2.4G(2x2):23dBm(组合功率) ·5G(4x4):26dBm(组合功率) ·6G(2x2):23dBm(组合功率) 模式 2: ·2.4G(4x4):26dBm(组合功率) ·5G(4x4):26dBm(组合功率) 说明 实际发射功率遵照不同国家和地区法规而有所不同
	工作频段	·2.400～2.4835GHzISM ·5.150～5.250GHzU-NII-1 ·5.250～5.350GHzU-NII-2A ·5.725～5.850GHzU-NII-3/ISM 说明 上述以中国支持的频段为例，实际可用的频段和信道因当地国家/地区法律法规有所不同

天线方向图

遵从标准

项目	描述
安规标准	·EN62368-1	·IEC62368-1
无线电标准	·ETSIEN300328	·ETSIEN301893	·AN/NZS4268
电磁兼容标准	·EN301489-1 ·EN301489-17 ·EN60601-1-2 ·EN55032 ·EN55035	·GB17625.2 ·AS/NZSCISPR32 ·CISPR32 ·CISPR35	·IEC/EN61000-4-2 ·IEC/EN61000-4-3 ·IEC/EN61000-4-4 ·IEC/EN61000-4-5 ·IEC/EN61000-4-6 ·ICES-003
IEEE标准	·IEEE802.11a/b/g ·IEEE802.11n ·IEEE802.11ac ·IEEE802.11ax ·IEEE802.11be	·IEEE802.11h ·IEEE802.11d ·IEEE802.11e ·IEEE802.11k	·IEEE802.11v ·IEEE802.11w ·IEEE802.11r
安全标准	·802.11i，Wi-FiProtectedAccess(WPA)，WPA2，WPA2-Enterprise，WPA2-PSK，WPA3， WAPI ·802.1X ·AdvancedEncryptionStandards(AES)，TemporalKeyIntegrityProtocol(TKIP)，WEP，Open ·EAPType(s)
电磁场辐射标准	·EN62311	·EN50385
RoHS	·Directive2002/95/EC&2011/65/EU ·(EU)2015/863
Reach	·Regulation1907/2006/EC
WEEE	Directive2002/96/EC&2012/19/EU
